在鋼結(jié)構(gòu)防火涂料營銷中，經(jīng)常會遇見鋼結(jié)構(gòu)防火設(shè)計人員、鋼結(jié)構(gòu)防火涂裝工程監(jiān)理人員或者是其它人士會問到，關(guān)于某個非膨脹型鋼結(jié)構(gòu)防火涂料導(dǎo)熱系數(shù)或某個膨脹型鋼結(jié)構(gòu)防火涂料的等效熱阻問題。而這二個參數(shù)在鋼結(jié)構(gòu)防火涂料型式試驗報告或型式檢驗報告中沒有直接表明。營銷人員或防火涂料技術(shù)人員有很多人不知怎么得到這二個技術(shù)參數(shù)，不能明確告知對方。甚至有的人要求防火涂料生產(chǎn)企業(yè)專門針對非膨脹型鋼結(jié)構(gòu)防火涂料導(dǎo)熱系數(shù)或某個膨脹型鋼結(jié)構(gòu)防火涂料的等效熱阻做檢驗。其實，完全沒有這個必要。
在《建筑鋼結(jié)構(gòu)防火技術(shù)規(guī)范》（GB51249-2017）給出了非膨脹型防火涂料的等效熱傳導(dǎo)系數(shù)和膨脹型防火涂料防火保護層的等效熱阻的計算方法，我們可以根據(jù)這種方法，結(jié)合鋼結(jié)構(gòu)防火涂料產(chǎn)品的式試驗報告或型式檢驗報告載明的有關(guān)數(shù)據(jù)，計算出非膨脹型防火涂料的等效熱傳導(dǎo)系數(shù)和膨脹型防火涂料防火保護層的等效熱阻系數(shù)。具體方法如下：
1.非膨脹型防火涂料的等效熱傳導(dǎo)系數(shù)
非膨脹型防火涂料的等效熱傳導(dǎo)系數(shù)，可根據(jù)標準耐火試驗得到的鋼試件實測升溫曲線和試件的保護層厚度按下式計算：

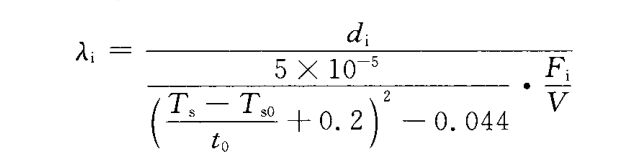

式中：λi——等效熱傳導(dǎo)系數(shù)（W/m·℃）；
di——防火保護層的厚度（m）；
Fi/V——有防火保護鋼試件的截面形狀系數(shù)（m-1），耐火性能試驗符合建筑纖維類火災(zāi)升溫試驗條件，采用GB/T706-2016規(guī)定的36b熱軋工字鋼作為基材，截面系數(shù)為126m-1；
Ts0——開始時鋼試件的溫度，可取20℃；
Ts——鋼試件的平均溫度（℃），取540℃；
t0——鋼試件的平均溫度達到540℃的時間（s）。
2.膨脹型防火涂料防火保護層的等效熱阻

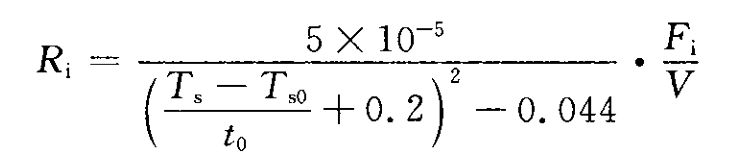

式中：Ri——防火保護層的等效熱阻（對應(yīng)于該防火保護層厚度）（m2·℃/W）；
Fi/V——有防火保護鋼試件的截面形狀系數(shù)（m-1），耐火性能試驗符合建筑纖維類火災(zāi)升溫試驗條件，采用GB/T706-2016規(guī)定的36b熱軋工字鋼作為基材，截面系數(shù)為126m-1；
Ts0——開始時鋼試件的溫度，可取20℃；
Ts——鋼試件的平均溫度（℃），取540℃；
t0——鋼試件的平均溫度達到540℃的時間（s）。
例如：斯凱肯（中國）集團股份有限公司生產(chǎn)的型號為GT-NSP-Fp2.00-Skyeken3M-2.5hindoor的室內(nèi)膨脹型鋼結(jié)構(gòu)防火涂料。其型式試驗報告中載明，耐火性能試驗，基準隔熱效率（涂層厚度2.01mm）：86min。即，在涂層厚度2.01mm時，采用普通升溫曲線試驗，溫度從20℃升至540℃或鋼梁撓度達到規(guī)定值（也相當(dāng)于溫度升至540℃），用時86min×60s/min=5160s
根據(jù)上述計算公式，經(jīng)計算：Ri=0.135584(m2·℃/W)
即，斯凱肯（中國）集團股份有限公司生產(chǎn)的型號為GT-NSP-Fp2.00-Skyeken3M-2.5hindoor/室內(nèi)膨脹型鋼結(jié)構(gòu)防火涂料的等效熱阻為：0.135584m2·℃/W。
專注防火涂料
產(chǎn)品中心 公司主營鋼結(jié)構(gòu)防火涂料,防火漆,防火涂料生產(chǎn)廠家,防火涂料廠家,國內(nèi)知名防火涂料廠家,防火封堵材料、膠粘劑的技術(shù)引進、推廣與研發(fā)。
企業(yè)實力 公司成立于2002年，注冊資金10000萬元，是一家專注從事防火涂料技術(shù)引進、技術(shù)研發(fā)、生產(chǎn)制造、產(chǎn)品銷售和咨詢服務(wù)的中外合資企業(yè)。
