王玲玲，朱鑫，劉天蛟
?。ㄈA僑大學土木工程學院，福建廈門361021）
——摘自《涂料工業》2024年第3期
膨脹型鋼結構防火涂料具有裝飾性好、質量小、隔熱性能優越和施工過程簡便的優點，是自前鋼結構防火工程中應用且發展前景良好的防火保護材料[1-2]。高溫下膨脹型鋼結構防火涂層的隔熱機理與傳統防火材料的隔熱機理有本質區別，膨脹型鋼結構防火涂層受熱時發生物理化學反應涂層的形態和隔熱性能不僅隨涂層溫度變化，還受升溫速率影響，這將導致涂層的導熱系數隨升溫條件、構件截面形狀系數、涂層厚度等設計參數的不同而變化。工程應用[3-5]膨脹型鋼結構防火涂層被當作傳統防火材料對待，這種處理方法不經濟，也不安全。
膨脹型防火涂料的膨脹體系和基體樹脂中含有機成分，投入使用后易發生老化[6-7]。膨脹型鋼結構防火涂層涂覆面漆后，基體樹脂的氧化反應和親水性物質的遷移和析出得以延緩，隔熱性能退化程度減輕[8]，但有時涂覆面漆仍無法保證膨脹型防火涂層的使用壽命與建筑鋼結構的設計使用年限一樣長，Bilota等[9]的研究證實了這一點。由膨脹型防火涂層保護的鋼結構在設計使用年限內的防火安全問題已引起消防主管部門、工程設計單位和涂料廠商等各方的廣泛關注[10]。
當膨脹型鋼結構防火涂層達到使用壽命時，可采用2種方法處理，即替換（將原老化涂層刮掉后涂新涂層）和補涂（直接在原老化涂層上涂新涂層）。相比之下，補涂方案更經濟。在原老化涂層上補涂新涂層后形成復合涂層，確定復合涂層的熱阻是補涂方案設計的前提和基礎，而復合涂層熱阻并非原老化涂層與補涂涂層熱阻的簡單疊加。
綜上，膨脹型鋼結構防火涂層的隔熱性能受諸多因素的影響。本文介紹了膨脹型防火涂層隔熱性能的影響因素及定量表征方法，概述了隔熱性能的研究現狀，提出了膨脹型鋼結構防火涂層厚度設計涉及的關鍵科學問題及解決思路，
1膨脹型鋼結構防火涂層隔熱性能的定量表征方法
準確量化高溫下膨脹型鋼結構防火涂層的隔熱性能并非易事。研究人員對高溫下膨脹型鋼結構防火涂層的傳熱過程進行數值模擬，多數分析模型將涂層組分的熱解反應與涂層傳熱過程結合考慮[1-14]。首先采用阿倫尼烏斯方程計算涂層內各組分反應的速率，然后對由防火涂層和鋼基材組成的體系建立質量守恒和熱量守恒方程，求解微分方程獲得膨脹型防火涂層保護下鋼構件的溫度一時間關系。數值模擬的缺點是計算過程繁雜，不便于工程應用。
Wang等將膨脹型防火涂層保護鋼構件的傳熱問題視為薄壁物體的溫度響應問題，并忽略涂層內儲存的熱量對傳熱過程的影響，在此基礎上，提出膜脹型鋼結構防火涂層等效導熱系數的簡化計算模型。時間間隔△t（△30s）內涂層等效導熱系數或等效熱阻可通過參數識別的方法確定，計算公式分別如式（1）和式（2）所示。
式中：λp(t)為時間間隔△t內防火涂層的等效導熱系數，W/(m℃）；
dp為防火涂層名義干膜厚度，m；
cs為鋼材比熱，J/(kg·℃)；
ρs為鋼材密度，kg/m；
V為鋼構件體積，m3；
Ap為構件涂層的受火表面積，m2；
△T為時間間隔△t內鋼構件的溫升，℃；
T（t+△t)為(t+△t)時刻的爐溫，℃；
T（t)為t時刻的鋼構件溫度，℃；
R（t)為時間間隔△t內防火涂層的等效熱阻，(m2·℃)/W
t為受火時刻，s。
根據式（1）和式（2)可分別得到膨脹型防火涂層等效導熱系數和等效熱阻隨時間或溫度變化的關系曲線。為便于對比分析，Li等[15]提出了等效導熱常數的概念，采用等效導熱常數計算的鋼構件溫度與采用隨溫度變化的等效導熱系數計算的鋼構件溫度在400～600℃時相吻合。
2升溫條件對膨脹型鋼結構防火涂層隔熱性能的影響
隨溫度升高，膨脹型防火涂層依次經歷熔融、膨脹、固化和失炭等一系列反應過程。高溫度決定涂層經歷的反應階段：升溫速率的變化影響上述反應過程的協同程度，進而影響涂層的膨脹倍率和炭層的泡孔尺寸，導致涂層隔熱性能的差異。

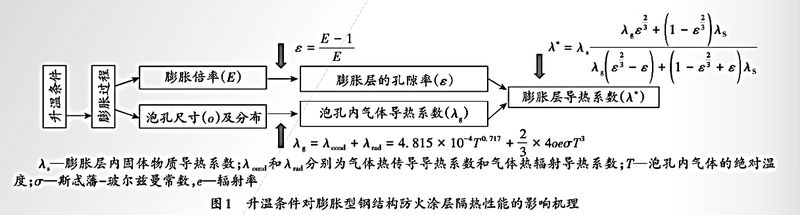

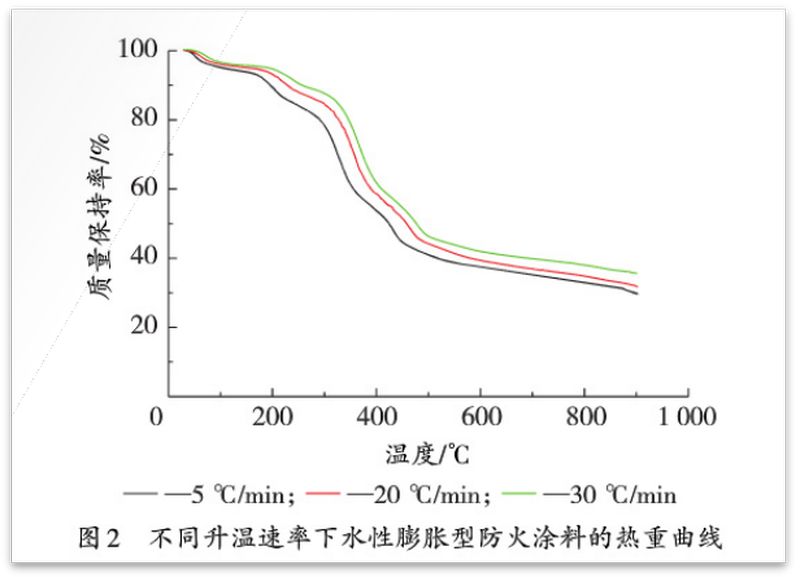

Wang等[16]考察了升溫條件對膨脹型鋼結構防火涂層隔熱性能的影響，其機理分析如圖1所示，并分析了水性防火涂料在不同升溫速率下質量保持率隨溫度的變化，如圖2所示。當樣品溫度處于200～550℃時，質量損失占總質量損失的80%以上，質量損失是由于發泡劑分解釋放出氣體（發泡劑分解產生的氣體只有小部分留在涂層內，其余部分自由釋放）。通過分析兩組熱重試驗結果可以得出結論：升溫速率越快，發泡劑分解產生的氣體逸出量越少，殘留在涂層內的氣體量越多，涂層的膨脹倍率越高；溶劑型防火涂料的情況類似。
不同升溫條件下膨脹型防火涂層的隔熱性能存在差異，火場環境、涂層厚度和鋼構件截面形狀系數會對防火涂層的升溫條件造成不同程度的影響。Xu等[17]考察了火場環境對膨脹型防火涂層隔熱性能的影響。試驗結果表明，局部火災下，涂層受熱不均勻，防火涂層膨脹過程不同步。Lucherini等[18]采用傳熱速率導系統（H-TRIS)測試法研究了升溫條件和涂層厚度對防火涂層膨脹過程的影響，并給出了膨脹倍率的經驗計算公式。First等[9]的研究表明，圓形鋼筋和方形鋼筋表面膨脹型防火涂層開裂的模式和程度不同，從而導致2種截面形式鋼筋的升溫速率不同。

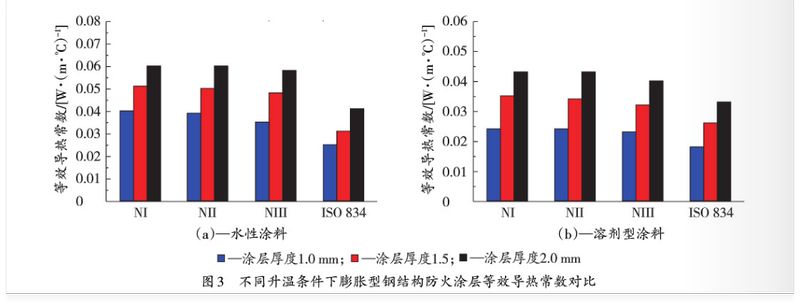

Wang等[16]分別在ISO834標準火和3種大空間火非標準火I（NI）、非標準火Ⅱ（NⅡ）、非標準火Ⅲ(NⅢ))下對2種膨脹型鋼結構防火涂層的隔熱性能進行試驗研究。實測的S0834標準火和3種大空間火升溫曲線前5min的升溫速率分別為110.7℃/min(IS0834）、19.5C/min（NI）、21.9C/min（NⅡ）和30.6℃/min（NⅢ），90min的溫度分別為1000℃左右、519℃、582℃和805℃。不同升溫條件下膨脹型鋼結構防火涂層等效導熱常數的對比如圖3所示。
由圖3可知，非標準火下涂層的等效導熱常數相較于標準火下相同厚度涂層的等效導熱常數有不同程度的提高，提高幅度與涂料類型有關：水性和溶劑型防火涂層在標準火和非標準火下等效導熱常數的**大差異分別為65%、35%。
3膨脹型鋼結構防火涂層隔熱性能的退化
老化后，防火涂層表面出現發泡、凹凸不平、粉化和脆化等現象，防火涂層隔熱性能下降，鋼構件耐火時間縮短[20]。Wang等[按照EAD350402-00-1106[21]的規定對膨脹型鋼結構防火涂層進行不同循環次數的濕熱老化試驗，研究了濕熱環境下膨脹型鋼結構防火涂層隔熱性能的退化機理和規律。
結果表明：濕熱環境下，涂層的基體樹脂發生氧化反應，同時膨脹體系內的親水性物質向涂層表面遷移和析出，膨脹體系三組分（成炭劑、催化劑和發泡劑）的配比發生變化，老化涂層無法在高溫下形成優質的炭化層結構，**終導致涂層等效導熱系數增大，隔熱性能退化。等效導熱系數隨老化時間的變化規律受涂料類型、涂層厚度的影響。根據EAD350402-00-1106的規定，濕熱老化試驗以24h為1次循環，不間斷地進行21次循環相當于實際使用時間為10a。

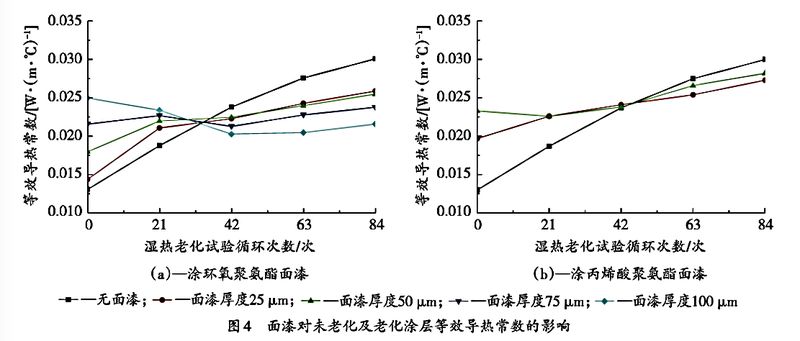

研究人員嘗試通過添加填料改進膨脹型防火涂料的配方設計，以期達到提高防火涂層耐久性的同時不降低其膨脹性能的目的。Wang等[22]向膨脹型防火涂料中加入硅氣凝膠、β-環糊精和納米氧化鋅，定量研究了光老化下膨脹型防火涂料的劣化機理。Beraldo等[23]在膨脹型防火涂料中加入苯并噁嗪和環氧基籠型聚倍半硅氧烷，以提高涂層抗紫外老化性能。Xu等[24]發現納米碳顆粒的加入能夠有效提高防火涂層的隔熱性能和抗紫外老化性能。工程上采用深覆面漆的做法提高膨脹型鋼結構防火涂層的耐老化性能。Wang等[8]的研究表明，面漆可延緩防火涂層基體樹脂的氧化反應及膨脹體系內親水性物質的遷移和析出，提高防火涂層的耐老化性能，降低防火涂層隔熱性能受濕熱環境條件的影響。圖4給出了有無面漆涂層試件的等效導熱常數隨濕熱老化試驗循環次數變化的關系曲線。

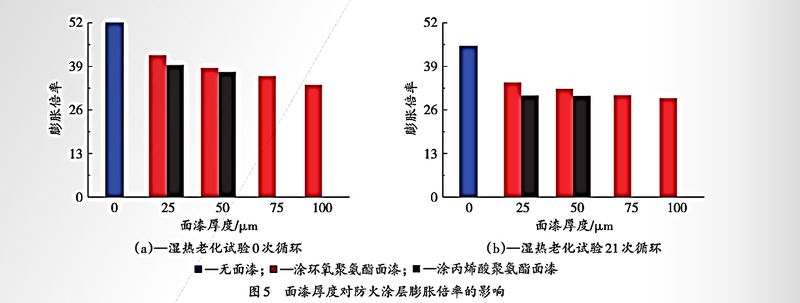

從圖4可以看出，與未老化涂層試件相比，經過濕熱老化試驗84次循環后，未涂面漆涂層試件等效導熱常數增大了131%，而涂50μm面漆涂層試件等效導熱常數的增幅不超過50%。另外，對于未老化或老化時間較短（濕熱老化試驗循環21次）的涂層試件，隨面漆厚度增加，等效導熱常數增大，隔熱性能下降。產生這種現象的原因是面漆的存在使涂層膨脹過程中多孔膨脹層內的孔隙壓力增加，防火涂層的膨脹倍率下降（圖5）。關于面漆對防火涂層膨脹過程的抑制作用，Xu等[25]的研究也得到相似的絡論。防火涂層膨脹倍率隨面漆厚度的變化趨勢如圖5所示[8]。
4膨脹型鋼結構防火涂層“新一老”復合涂層體系的隔熱性能
在原老化涂層上涂覆新涂層后形成“新-老”復合涂層體系。復合涂層熱阻并非原老化涂層與補涂涂層熱阻的簡單疊加，確定復合涂層熱阻的關鍵問題是明確既有涂層熱阻的貢獻率（既有涂層熱阻與復合涂層熱阻的比值）。為此.本文介紹了138個試件的試驗研究情況。根據既有涂層的類型（水性和容劑型）138個試件分為2組，每組試件變化的參數包括有涂層濕熱老化試驗循環次數（無面漆試件：循環0次、21次、42次：有面漆試件：循環0次、42次、63次），補涂涂層類型（水性和溶劑型）和補涂涂層厚度（無漆試件：補涂涂層與既有涂層類型相同時補涂涂層名義干膜厚度為0.5mm、1.0mm、2.0mm，補涂涂層與既有涂層類型不同時，補涂涂層名義干膜厚度為1.0mm；有面漆試件：補涂涂層名義干膜厚度為1.0mm）。試件示意圖如圖6所示。
隔熱性能試驗結束后，對炭層結構的形態特征進行對比分析，結果表明：有無既有涂層，補涂涂層炭層結構的形態特征相差無幾，而有無補涂涂層，既有涂層炭層結構形態特征的差異較大。說明有涂層對補涂涂層的膨脹反應過程和隔熱性能的影響很小，而補涂涂層對既有涂層的膨脹反應過程和隔熱性能產生了顯著影響。

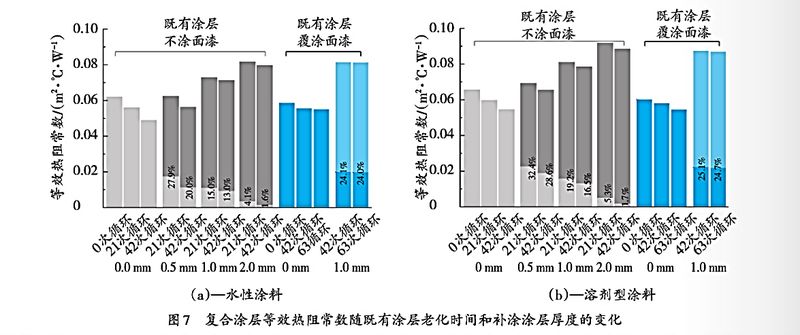

圖7是復合涂層體系等效熱阻常數隨既有涂層老化時間和補涂涂層厚度的變化。區分既有涂層有、無面漆2種情況，柱狀圖中的白分?jǐn)?shù)表示復合涂層體系中既有涂層熱阻的貢獻率。
從圖7可以看出，既有涂層熱阻的貢獻率隨其老化時間延長和補涂涂層厚度的增加而減小，對涂有面漆的既有涂層，熱阻貢獻率隨老化時間延長下降幅度很小。當既有涂層無面漆，補涂涂層厚度大于1.0mm時，計算復合涂層熱阻時可偏安全地忽略（貢獻率≤20%）。當補涂涂層較薄（0.5mm）且既有涂層（無面漆）老化時間較短（21次循環），或既有涂層有面漆時，建議考慮既有涂層熱阻的貢獻，可在一定程度上降低補涂成本。

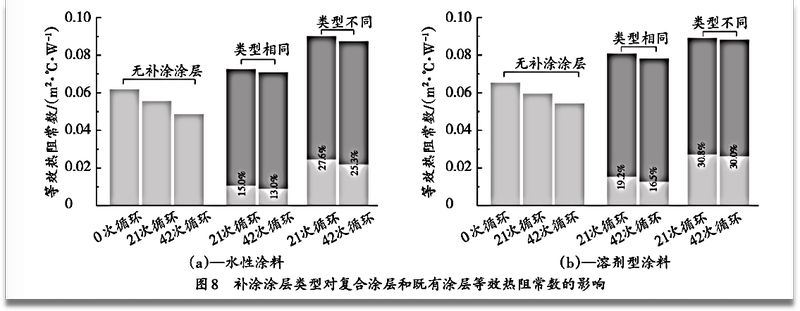

圖8給出了補涂涂層類型對復合涂層和既有涂層熱阻的影響。
從圖8可以看出，相比補涂涂層與既有涂層類型相同的情況，補涂涂層與既有涂層類型不同時復合涂層熱阻值和既有涂層熱阻貢獻率更高，涂層的隔熱性能更好。產生這種現象的原因是熱量流經形態特征明顯不同的炭層時，傳熱路徑變得彎曲且延長。因此，在評價復合涂層的隔熱性能時，將補涂涂層與既有涂層均視為相同類型的做法是偏安全的。
5結語
總結了膨脹型鋼結構防火涂層隔熱性能的定量表征方法，分析了隔熱性能的影響因素以及這此因素的作用機理和規律，提出了膨脹型鋼結構防火涂層厚度設計涉及的關鍵科學問題，主要結論如下：
?。?）升溫速率的變化影響膨脹型鋼結構防火涂層系列反應過程的協同程度，進而影響膨脹炭層結構的形態特征，**終導致涂層隔熱性能的差異。用標準火下防火涂層隔熱性能的檢測結果指導實際火防火涂層的設計并不能保證得到安全的結果。建議根據膨脹型防火涂層的實際使用環境預測火災場景，并在該火災場景下檢測防火涂層的隔熱性能。
(2）基體樹脂的氧化反應和親水性物質遷移和析出引起的膨脹體系三組分配比的變化是導致濕熱環境下膨脹型鋼結構防火涂層隔熱性能退化的原因。通常情況下，膨脹型鋼結構防火涂層的使用壽命小于鋼結構建筑的設計使用年限。建議在使用若干年后對膨脹型防火涂層的隔熱性能進行檢測，并對達到使用壽命的防火涂層進行處理。
?。?）面漆可延緩基體樹脂的氧化反應和膨脹體系內親水性物質的遷移和析出，降低膨脹型鋼結構防火涂層受濕熱環境條件的影響。但面漆的存在會增加多孔膨脹層內的孔隙壓力，降低防火涂層的膨脹倍率。因此，建議在隔熱性能檢測時，膨脹型防火涂層帶面漆送檢（如設計有面漆）。
（4）確定“新一老”復合涂層體系熱阻的關鍵問題是明確既有涂層熱阻的貢獻率。既有涂層熱阻的貢獻率隨既有涂層隔熱性能退化程度的提高和補涂涂層厚度的增加而減小。當補涂涂層較薄或有涂層隔熱性能退化程度較輕時，建議考慮既有涂層熱阻的貢獻，可在一定程度上降低補涂成本。
