四虎国产永久免费在线_欧美日韩国产精品一区二区_亚洲综合中文字幕在线观看_国产做a爱视频免费WWW_日韩午夜福利影院_中文字幕无码中文字幕有码APP_一级做a爰片毛片潮喷中文字幕无码精品_五月丁香在线激情视频播放_国产精品口爆一区二区_爱妃影院资源在线播放

　　顏料是防火涂料之中不可缺少的一部分。它不僅能賦予涂膜顏色，增強其裝飾性，還能在一定程度之上影響防火涂料的性能。在防火涂料生產(chǎn)和使用中，應(yīng)當考慮的8大因素。

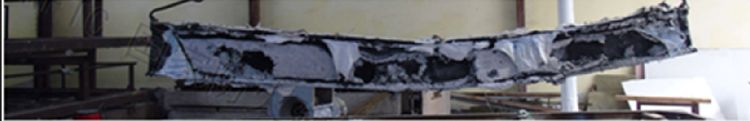

　　1.顏料對防火涂料性能的影響

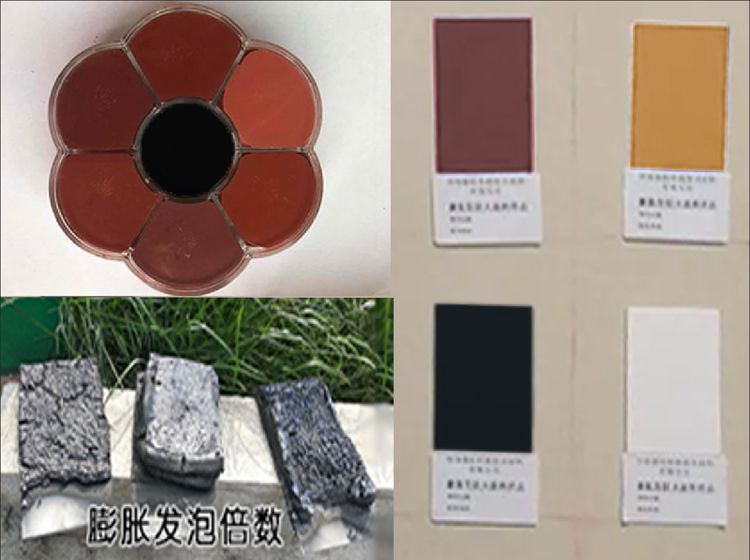

　　1）無機顏料對防火涂料防火性能的影響。

　　所用無機顏料為納米透明氧化鐵色漿（鐵棕、鐵紅、鐵黑）和氧化鉻綠色漿。對于鐵紅顏料涂層，涂層的發(fā)泡率隨著顏料添加量的增加而逐漸增加，在添加量為2.3%時達到**大值，然后隨著顏料添加量的增加而減小。對于鐵棕顏料，當添加量為2.3%時，涂層的發(fā)泡率也達到極大值，后的發(fā)泡效果并沒有明顯下降。鉻綠顏料是個例外。涂料的發(fā)泡率隨鉻綠顏料的加入而增加。當鉻綠顏料的添加量為2.8%時，涂料的發(fā)泡率達到14倍超過。但此時發(fā)泡層不均勻，強度不高，當鉻綠顏料添加量為2.3%時，相應(yīng)涂層的外觀和發(fā)泡率較好。加入鐵黑顏料之后，涂料的整體發(fā)泡性能不高，**大發(fā)泡比只有8倍左右，比其他三種顏料差?？梢?，鐵黑顏料對涂料的耐火性有很大的影響。

　　2）有機顏料對防火涂料防火性能的影響。

　　酞菁藍和醇溶性耐光紅顏料是有機顏料中常用的顏料。不同顏料的加入對防火涂料的防火性能有影響。。當酞菁藍顏料的添加量為1.7%時，相應(yīng)涂料的發(fā)泡倍數(shù)可達16.34倍。。但涂膜不易平整，燒成之后邊緣抬起，易脫落。當酞菁藍顏料的添加量為2.3%和2.8%時，雖然相應(yīng)涂層的膨脹率略小于酞菁藍顏料的添加量為1.7%，但涂層的表面性能明顯優(yōu)于酞菁藍顏料。因此，酞菁藍顏料的添加量優(yōu)選為2.3%～2.8%。。當醇溶性耐曬紅顏料的添加量為2.3%時，涂料的發(fā)泡倍數(shù)**大為11.35倍，涂膜的表面物理性能**好。

　　3）顏料對防火涂料理化性能的影響。

　　因為顏料的加入并沒有改變涂層的基本結(jié)構(gòu)，它只是填補了基體材料之中的空白，所以涂層的耐酸、耐堿、耐鹽性沒有太大變化。層的附著力、抗沖擊性和柔韌性受到不同程度的影響，需要通過添加相應(yīng)的添加劑來提高。

　　2.顏料的顏色

　　顏料的顏色，是由于顏料對可見光中不同波長的光進行選擇性吸收的結(jié)果，受結(jié)晶形狀、顆粒大小及分散性能等物理性質(zhì)的影響，例如氧化鐵紅的顏色，隨著其顆粒的粒徑的增大由橙紅色而變?yōu)樽霞t色；顏料的顏色還受照射在其上面的光線的影響，例如，在黑暗中，顏料不顯任何顏色，在強烈光線下的顏色比在暗光下的顯得亮，不同光源（如陽光、白熾光、熒光等）下的同一種顏料也能顯示出不同的顏色。

　　3.顏料的著色力

　　顏料的著色力指一種顏料與另一種顏料混合后所顯現(xiàn)顏色深淺的能力。調(diào)同一種顏色，著色力越強，色漿的用量就越少，防火涂料耐水性的降低程度及對涂膜性能的影響就越小。所以同一顏色，不同廠家的產(chǎn)品的質(zhì)量會有很大差別。顏料著色力的強弱，不僅取決于其性質(zhì)，與其分散程度也有一定關(guān)系。分散度越大，著色力越強。

　　4.顏料的耐光性

　　顏料在光的作用下顏色會不同程度的產(chǎn)生一定的變化。無機顏料長期在陽光照射下其顏色將逐漸變暗，有些顏料在陽光中的紫外線的作用下還會產(chǎn)生粉化現(xiàn)象。防火涂料應(yīng)當選用耐光耐候性好的顏料，一般耐光性大于7~8級，8級**好，耐候性大于4~5級，5級**好。無機顏料如氧化鐵系的耐光性一般都很好，對應(yīng)顏色的防火涂料保色性很好；有機顏料相對要比無機顏料差，而且價格要高很多。有機顏料的耐光性越高，價格越高，耐光性每差一級，價格和耐候保色性會有很大差別，耐光性≤6，耐候性≤3時，價格會相差4倍以上。所以說防火涂料尤其是有機色防火涂料是一文價格一分貨。

　　5.顏料的遮蓋力

　　涂膜中顏料能遮蓋被涂飾物體表面，使底材被遮蓋不再能透過涂膜而顯露的能力。顏料遮蓋力的強弱主要取決于折光率、吸收光線能力、晶體結(jié)構(gòu)、和分散程度等因素。顏料的遮蓋力不光取決于涂層反射光的能力，也取決于其對照射在涂層表面的光的吸收能力。例如，炭黑能完全吸收照射在它上面的光線，因而它的遮蓋力極強。不透明彩色顏料遮蓋力的強弱也取決于它們對光線的選擇性吸收性能。顏料在基料中被分散得均勻，其顆粒粒徑就小，比表面積增大，因而遮蓋能力也就增大了，但是，顏料顆粒粒徑的大小如果等于光的波長的一半時，光將透過顆粒前進而不發(fā)生折射，而使得顆粒是透明的。顏料的結(jié)晶度越高其遮蓋力越強。混合顏料的遮蓋力，不能根據(jù)混合物各組分物遮蓋力以加成規(guī)律計算，實際上，大多數(shù)混合顏料的遮蓋力比計算值大。因此，將顏料與填料按適宜的比例混合使用，不會影響其遮蓋力，且有利于降低成本。防火涂料的遮蓋力高，涂刷面積就高，工程造價就低。

　　6.顏料的分散性及適應(yīng)能力性

　　所謂顏料的分散性是指呈聚集狀態(tài)的顏料顆粒在防火涂料基料中被分散的難易程度及其分散后的分散狀態(tài)，它受顏料性能、制備方法、粒徑及粒徑分布等因素的影響。顏料的分散性對于顏料的遮蓋力和著色力的強弱有很明顯的影響，對涂膜的理化性能也有影響。顏料的適應(yīng)性問題，這對于乳液類鋼結(jié)構(gòu)防火涂料是特別重要的。由于顏料種類不同，顏料的作用也會表現(xiàn)出一定程度的不同，有機顏料的這種傾向則更加明顯。顏料在防火涂料中分散得差，與防火涂料的匹配性差，防火涂料會存在潛在的絮凝甚至褪色。

　　7.顏料的細度

　　色漿的細度并不是越細越好，因為像酞菁藍、酞菁綠這樣的顏料本身就是小分子顏料，細度太小，粒徑差異大，分散性差，和防火涂料的相容性不好，調(diào)色成本增加，而且還會引浮色發(fā)花。

　　8.顏料的耐酸堿性

　　顏料的耐酸耐堿性對于其在鋼結(jié)構(gòu)防火涂料中的使用也是一個重要的性能指標。例如鐵藍或鉻黃遇堿都會分解，灰鈣粉和碳酸鈣遇酸會發(fā)生反應(yīng)，因而使用時應(yīng)注意選擇。如選用價格很低，非**防火涂料生產(chǎn)廠家生產(chǎn)的黃色、藍色防火涂料等，因不恰當?shù)念伭?，防火涂料很快就會有褪色粉化泛堿等現(xiàn)象，所以客戶選用防火涂料時也要注意這一問題。
