水性膨脹型鋼結(jié)構(gòu)防火涂料一般由乳液、阻燃體系、無機(jī)顏填料、無機(jī)阻燃增強(qiáng)材料、助劑和去離子水組成。阻燃體系是水性膨脹型鋼結(jié)構(gòu)防火涂料的關(guān)鍵材料，決定著水性膨脹型鋼結(jié)構(gòu)防火涂料的根本性能。而無機(jī)顏填料、無機(jī)阻燃增強(qiáng)材料對水性膨脹型鋼結(jié)構(gòu)防火涂料性能也有著很大影響。下面對一些無機(jī)顏填料、無機(jī)阻燃增強(qiáng)材料對水性膨脹型鋼結(jié)構(gòu)防火涂料性能的影響作一分析。
1.無機(jī)顏料（鈦白粉）對防火涂料性能的影響
鈦白粉作為無機(jī)顏填料可以有效降低成本，提高涂料的白度。而且，實驗發(fā)現(xiàn)，添加鈦白粉的涂層在高溫下，即在450～650℃時，TiO2會與磷酸或者聚磷酸銨，生成更穩(wěn)定的白色陶瓷狀多孔物質(zhì)磷酸鈦(TiP2O7)，磷酸鈦(TiP2O7)對炭層骨架結(jié)構(gòu)有很好的加強(qiáng)作用，并提高殘?zhí)繉拥目寡趸浴?50℃以后膨脹阻燃體系的相對量就變少。同時，在800℃以后鈦白粉對碳層的進(jìn)一步加強(qiáng)起不到作用，因此還需要加入適量的其他無機(jī)材料，比如有機(jī)膨潤土、晶須或者可膨脹石墨等，以進(jìn)一步提高涂層炭層強(qiáng)度，從而進(jìn)一步提高防火涂料的耐火性。
2.無機(jī)填料對涂層熱穩(wěn)定性的影響
海泡石與晶須比硅酸鋁纖維耐高溫穩(wěn)定性好，這是由于海泡石簇狀纖維結(jié)構(gòu)中含有大量的納米級孔道，該孔道遠(yuǎn)小于固體導(dǎo)熱系數(shù)，所以海泡石具有良好的阻熱效果，但海泡石和硅酸鋁纖維都刷涂困難，涂層較厚，不適用超薄膨脹型防火涂料，晶須是由于具有完整的晶體結(jié)構(gòu)，高度有序的原子排列結(jié)構(gòu)，使其具有很大的力學(xué)強(qiáng)度。
硼酸鋅在550～850℃耐高溫穩(wěn)定性明顯較好，其次是可膨脹石墨和磷酸鋅，這是因為硼酸鋅為硼系阻燃劑中重要的一種，具有阻燃、抑煙、成炭、抑阻燃和防熔滴的多種功能，但是實驗表明，硼酸鋅對膨脹體系膨脹有抑制作用，不適合膨脹型防火涂料，磷酸鋅更有利于鋼結(jié)構(gòu)防腐，可膨脹石墨能有利于提高炭層膨脹率，提高耐火性能。
有機(jī)膨潤土在450～600℃之間穩(wěn)定性比云母粉、蒙脫土和鈦白粉都高，在600℃時，達(dá)到頂峰。
3.晶須(硫酸鎂晶)對防火涂料性能的影響
晶須(硫酸鎂晶)在650℃之前，穩(wěn)定性不如有機(jī)膨潤土，而在650℃之后比有機(jī)膨潤土更穩(wěn)定；二者均能有效提高涂層的耐火性能，區(qū)別在于有機(jī)膨潤土在450～600℃熱穩(wěn)定性更好，晶須則是整體曲線較平緩，對涂層持續(xù)在高溫下，應(yīng)該更有利于提高耐火性能．

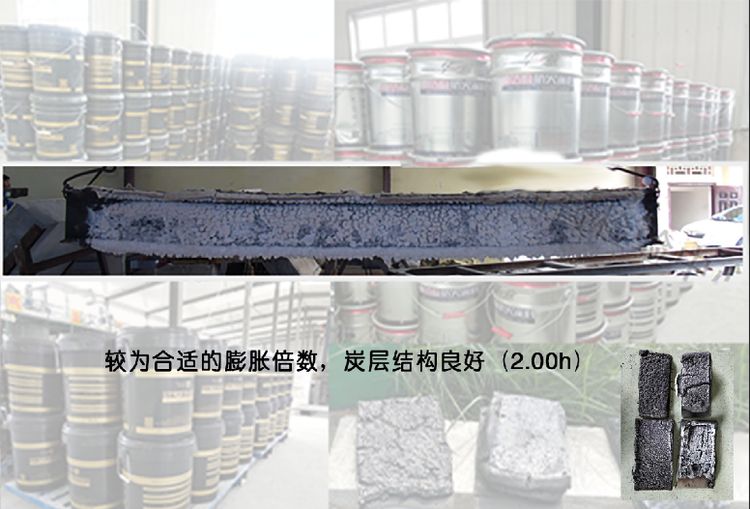

晶須(硫酸鎂晶)是一種針狀單晶體材料，直徑是亞微米和納米級尺寸，長度幾微米到幾十微米，正是這種完整的晶體結(jié)構(gòu)使其具有較好強(qiáng)度和耐高溫性，不僅可以替代硅酸鋁纖維等纖維材料填充，有效地降低煙密度，而且可以起增強(qiáng)膨脹炭層強(qiáng)度和致密度，能有效防止涂層在火焰下開。膨脹型防火涂料之所以具有防火性能，是因為防火涂料遇火能膨脹一定致密度和強(qiáng)度的膨脹炭層。但實驗表明，隨著晶須用量不斷增加，會抑制涂層的膨脹，因此過多的晶須反而不利于耐火性能的提高．同時，隨著晶須(硫酸鎂晶)用量的增加，涂料的粘度也不斷上升，當(dāng)量太多時，涂料會太粘稠，不利于刷涂施工，實驗表明晶須含量為3％左右較為合適。
4.可膨脹石墨對防火涂料性能的影響
添加可膨脹石墨EG）的防火涂料涂層受高溫后形成許多蠕蟲狀多泡孔物質(zhì)均勻的穿插在膨脹炭層中，構(gòu)成殘?zhí)繉颖Ｗo(hù)體系的骨架，使得涂料發(fā)泡更均勻，結(jié)構(gòu)更致密?？膳蛎浭‥G）和膨脹型阻燃體系有著類似的防火隔熱效果，且熱膨脹溫度很接近(大約200℃)，將兩者有機(jī)結(jié)合，可以提高和改善防火涂料的耐火性。
5.總結(jié)
1)TiO2高溫下形成的白色焦磷酸鈦，能加強(qiáng)膨脹炭層的骨架結(jié)構(gòu)，使炭層高溫下更穩(wěn)定，從而提高防火涂層的耐火性能，尤其在450～650℃下效果更明顯。
2)水性膨脹型鋼結(jié)構(gòu)防火涂料添加無機(jī)材料是必要的，無機(jī)材料能明顯提高炭層的熱穩(wěn)定性和炭層殘余率．通過多種無機(jī)材料對比發(fā)現(xiàn)，有機(jī)膨潤土和晶須熱穩(wěn)定性相對較。
3)可膨脹石墨高溫下能膨脹形成多泡孔物質(zhì)，添加可膨脹石墨的涂層更為均，有助于提高和改善防火涂料的耐火性。
專注防火涂料
產(chǎn)品中心 公司主營鋼結(jié)構(gòu)防火涂料,防火漆,防火涂料生產(chǎn)廠家,防火涂料廠家,國內(nèi)知名防火涂料廠家,防火封堵材料、膠粘劑的技術(shù)引進(jìn)、推廣與研發(fā)。
企業(yè)實力 公司成立于2002年，注冊資金10000萬元，是一家專注從事防火涂料技術(shù)引進(jìn)、技術(shù)研發(fā)、生產(chǎn)制造、產(chǎn)品銷售和咨詢服務(wù)的中外合資企業(yè)。
