以水作溶劑或者作分散介質(zhì)的涂料，都可稱為水基性涂料。水基性鋼結(jié)構(gòu)防火涂料是施涂于建（構(gòu)）筑物鋼結(jié)構(gòu)表面，能形成耐火隔熱保護(hù)層以提高鋼結(jié)構(gòu)耐火極限的以水作為分散介質(zhì)的功能性涂料。水基性鋼結(jié)構(gòu)防火涂料與溶劑性鋼結(jié)構(gòu)防火涂料相比有著諸多優(yōu)點(diǎn)：包括節(jié)省大量資源、降低了對大氣污染、改善了作業(yè)環(huán)境條件、水性涂層附著力強(qiáng)、耐腐蝕性強(qiáng)、防護(hù)性好等等。
隨著國家對環(huán)保的重視不斷加強(qiáng)，各種環(huán)保政策發(fā)布，對中國涂料行業(yè)的發(fā)展產(chǎn)生巨大的影響。其中，禁止使用高VOCs含量的溶劑型涂料，推廣水基性涂料等低VOCs含量涂料等措施成為重點(diǎn)。2016年發(fā)布的《國家鼓勵(lì)的有毒有害原料(產(chǎn)品)替代品目錄(2016年版)》就提出各類水性涂料替代溶劑型涂料。
目前，水性涂料在建筑涂料領(lǐng)域得到普遍應(yīng)用，特別是水基性鋼結(jié)構(gòu)防火涂料，已成為鋼結(jié)構(gòu)防火涂料的主流。我國鋼結(jié)構(gòu)防火涂料領(lǐng)域中在看重防火性能外，還關(guān)注涂膜的外觀、理化特性能，特別是耐水性、耐候性、耐久性等方面，其要求大大高于普通建筑涂料，而且不同的應(yīng)用場景，要求各不相同。
基于對鋼結(jié)構(gòu)防火涂料的各種高要求，目前水性鋼結(jié)構(gòu)防火涂料技術(shù)水平還不能完全滿足鋼結(jié)構(gòu)防火涂料市場對技術(shù)對性能的要求，在水基性鋼結(jié)構(gòu)防火涂料應(yīng)用上還存在諸多問題需求解決，包括光澤度不高、溫度濕度影響大、成本高、儲(chǔ)存穩(wěn)定性差，以及耐水性、耐候性、耐久性不高成為目前水基性鋼結(jié)構(gòu)防火涂料的痛點(diǎn)。
一、水基性鋼結(jié)構(gòu)防火涂料的組成及特性：
?。ㄒ唬┧凿摻Y(jié)構(gòu)防火涂料配方的基本組成：
1)水性樹脂：這是成膜的基料，決定了漆膜的主要功能。

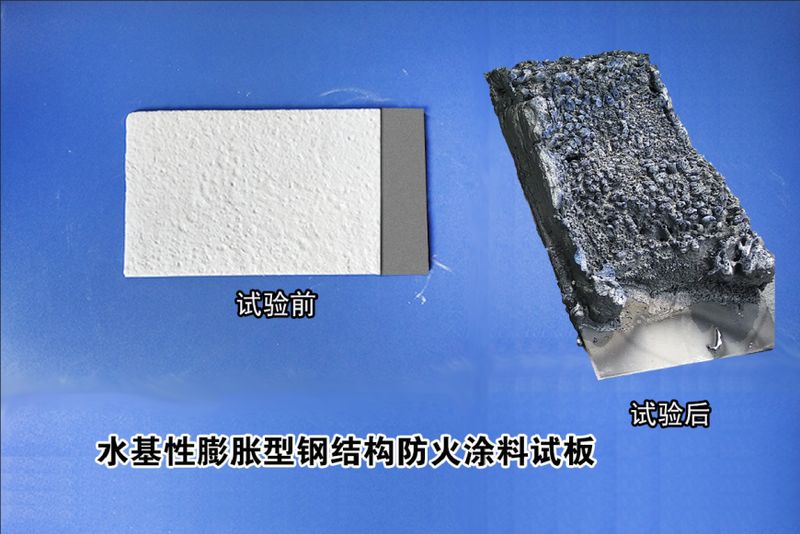

2)膨脹阻燃體系：一般由三部分組成，分別是脫水劑（酸源）、成炭劑（炭源）和發(fā)泡劑（氣源）。
3）填料：主要用水基性鋼結(jié)構(gòu)防火涂料增加固體含量、著色、并降低成本。
4)成膜助劑：在水揮發(fā)后，使乳液或分散體微粒形成均勻致密的膜，并改善低溫條件下的成膜性。
5)抑泡劑和消泡劑：抑制生產(chǎn)過程中漆液中產(chǎn)生的氣泡并能使已產(chǎn)生的氣泡逸出液面并破泡。
4)流平劑：改善漆的施工性能，形成平整的、光潔的涂層。
5)潤濕劑：提高漆液對底材的潤濕性能，改進(jìn)流平性，增加漆膜對底材的附著力。
6)分散劑：促進(jìn)顏填料在漆液中的分散。
7)流變助劑：對漆料提供良好流動(dòng)性和流平性，減少涂裝過程中的弊病
8)增稠劑：增加漆液的黏度，提高一次涂裝的濕膜厚度，并有防沉淀和防分層的作用。
9)防腐劑：防止漆液在貯存過程中霉變。
10)香精：使漆液具有愉快的氣味
11)著色劑：主要針對色漆而言，使得水性漆具有所需顏色。著色劑包括顏料和染料兩大類，顏料用于實(shí)色漆(不顯露木紋的涂裝)，染料用于透明色漆(顯露木紋的涂裝)。
12)pH調(diào)節(jié)劑：調(diào)整漆液的pH值，使漆液穩(wěn)定。
13)蠟乳液或蠟汾：提高漆膜的抗劃傷性和改善其手感。
14)特殊添加劑：針對水性涂料的特殊要求添加的助劑，如防銹劑(鐵罐包裝防止過早生銹)、增硬劑(提高漆膜硬度)、消光劑(降低漆膜光澤)、抗劃傷劑、增滑劑(改善漆膜手感)、抗粘連劑(防止涂層疊壓粘連)、交聯(lián)劑(制成雙組分防火涂料時(shí)，提高綜合性能)、憎水劑(使涂層具有荷葉效應(yīng))、耐磨劑(增加涂層的耐磨性)、紫外線吸收劑(戶外用漆抗老化，防止變黃)等。
15)離子水：配方設(shè)計(jì)時(shí)往往還要添加少量的去離子水以便生產(chǎn)制造。

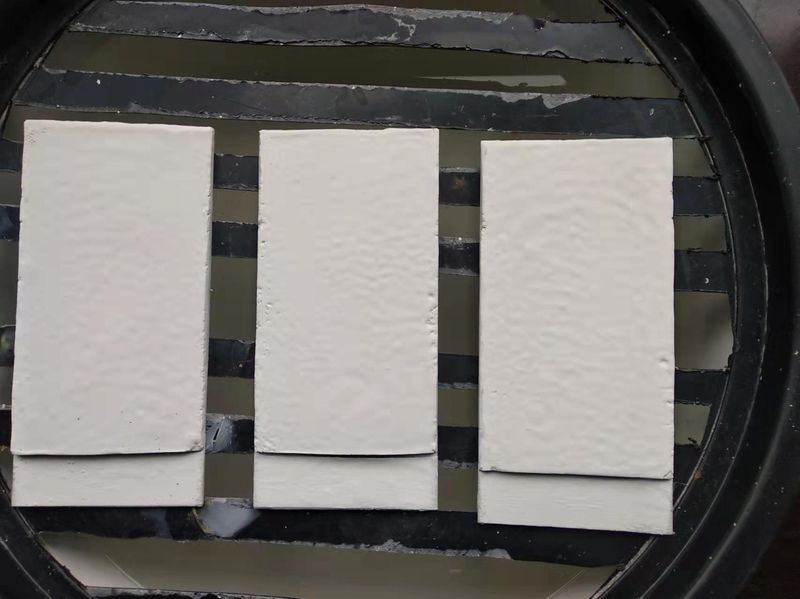

?。ǘ┧凿摻Y(jié)構(gòu)防火涂料的特性
1、顏料分散性差；
2、表面張力大；
3、蒸發(fā)潛熱大，即其受溫度及濕度影響大；
4、分散安定性不好，抗剪切力性能差；導(dǎo)電性好，腐蝕性高。
?。ㄈ┧凿摻Y(jié)構(gòu)防火涂料的優(yōu)點(diǎn)：
1.以水作溶劑，節(jié)省大量資源；水性涂料消除了施工時(shí)火災(zāi)危險(xiǎn)性；降低了對大氣污染；水性涂料僅采用少量低毒性醇醚類有機(jī)溶劑，改善了作業(yè)環(huán)境條件。一般的水性涂料有機(jī)溶劑（占涂料）在10%～15%之間，而陰極電泳涂料已降至1.2%以下，對降低污染節(jié)省資源效果顯著。
2.在濕表面和潮濕環(huán)境中可以直接涂覆施工；水性涂料對材質(zhì)表面適應(yīng)性好，涂層附著力強(qiáng)。
3.涂裝工具可用水清洗，大大減少清洗溶劑的消耗。
4.電泳涂膜均勻、平整。展平性好；內(nèi)腔、焊縫、棱角、棱邊部位都能涂上一定厚度的涂膜，有很好的防護(hù)性；電泳涂膜有**好的耐腐蝕性，厚膜陰極電泳涂層的耐鹽霧性**高可達(dá)1200h。
?。ㄋ模┧凿摻Y(jié)構(gòu)防火涂料的缺點(diǎn)：
1.對施工過程中及材質(zhì)表面清潔度要求高，因水的表面張力大，污物易使涂膜產(chǎn)生縮孔。
2.對抗強(qiáng)機(jī)械作用力的分散穩(wěn)定性差，輸送管道內(nèi)的流速急劇變化時(shí)，分散微粒被壓縮成固態(tài)微粒，使涂膜產(chǎn)生麻點(diǎn)。要求輸送管道形狀良好，管壁無缺陷。
3.對涂裝設(shè)備腐蝕性大，需采用防腐蝕襯里或不銹鋼材料，設(shè)備造價(jià)高。水性涂料對輸送管道的腐蝕，金屬溶解，使分散微粒析出，涂膜產(chǎn)生麻點(diǎn)，也需采用不銹鋼管。
4.蒸發(fā)潛熱大，對施工環(huán)境溫度、濕度要求高。溫度必須在5℃以上、濕度必須在85%以下。否則，涂層完全干透的時(shí)間則很長，甚至涂裝失敗。
5.涂膜、涂層的耐水性差。水性涂料的介質(zhì)一般都在微堿性（ph7.5～ph8.5），樹脂中的酯鍵易水解而使分子鏈降解，影響涂料和槽液穩(wěn)定性，及涂膜的性能。
6.膨脹型阻燃體系是的部分化學(xué)成溶于水，會(huì)隨著雨水沖刷或侵泡流失或從涂層中逸出，影響其耐久性。關(guān)于水性鋼結(jié)構(gòu)防火涂料使用年限問題有等于研究。
雖然水性膨脹型存在諸多問題，但隨著新材料的應(yīng)用，配方的改良、工藝的進(jìn)步、設(shè)備的創(chuàng)新以及其它技術(shù)方面的不斷提升，有些問題將會(huì)在工藝上得到防止，有些問題將通過新材料的應(yīng)用、配方優(yōu)化和改良得到解決；有些問題將會(huì)通過生產(chǎn)和施工技術(shù)的改善和提高得以避免。
專注防火涂料
產(chǎn)品中心 公司主營鋼結(jié)構(gòu)防火涂料,防火漆,防火涂料生產(chǎn)廠家,防火涂料廠家,國內(nèi)知名防火涂料廠家,防火封堵材料、膠粘劑的技術(shù)引進(jìn)、推廣與研發(fā)。
企業(yè)實(shí)力 公司成立于2002年，注冊資金10000萬元，是一家專注從事防火涂料技術(shù)引進(jìn)、技術(shù)研發(fā)、生產(chǎn)制造、產(chǎn)品銷售和咨詢服務(wù)的中外合資企業(yè)。
