根據(jù)《建筑鋼結(jié)構(gòu)防火技術(shù)規(guī)范GB51249-2017》、《鋼結(jié)構(gòu)防火涂料應(yīng)用技術(shù)規(guī)程》T/CECS24-2020等標(biāo)準(zhǔn)，在對非膨脹型鋼結(jié)構(gòu)防火涂料工程驗收的過程中，經(jīng)常發(fā)現(xiàn)一些諸如非膨脹型鋼結(jié)構(gòu)防火涂料涂裝薄厚不均、顏色不均、裂縫、空鼓、表面粉化等質(zhì)量通病。下面針對這些質(zhì)量通病、通病產(chǎn)生的原因以及相關(guān)的預(yù)防措施進行分析，與大家進行交流、學(xué)習(xí)。
一、非膨脹型鋼結(jié)構(gòu)防火涂料涂裝的質(zhì)量通病
?。ㄒ唬┩庥^質(zhì)量方面的通病

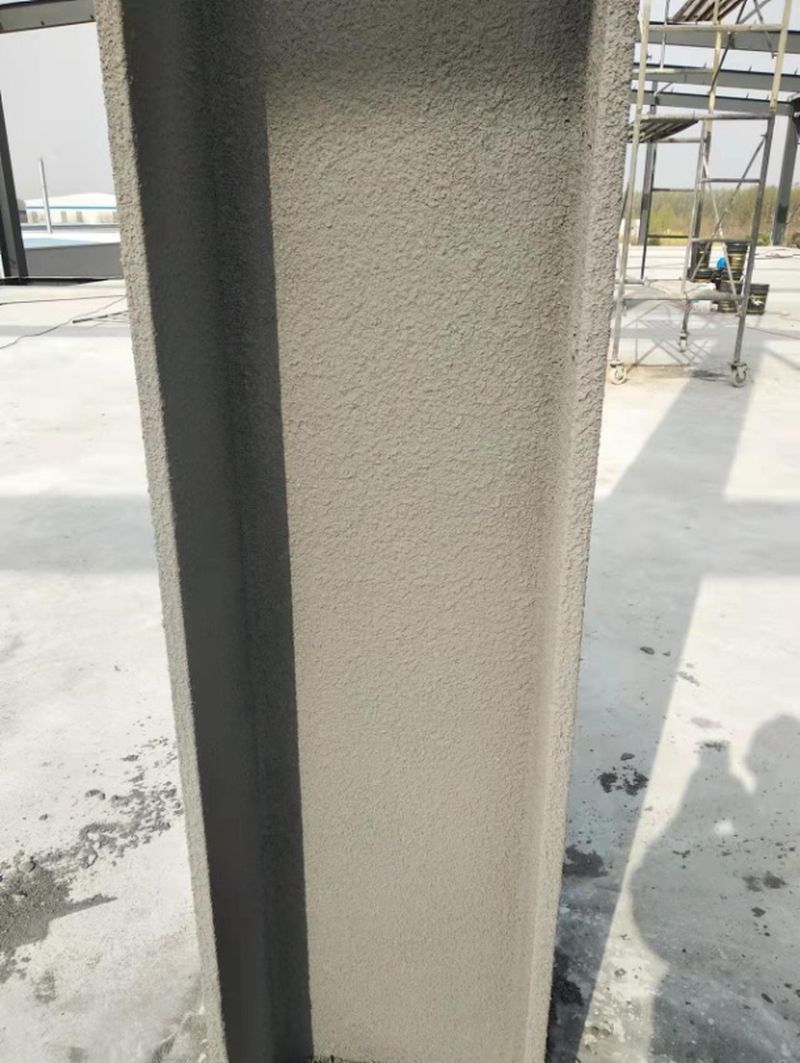

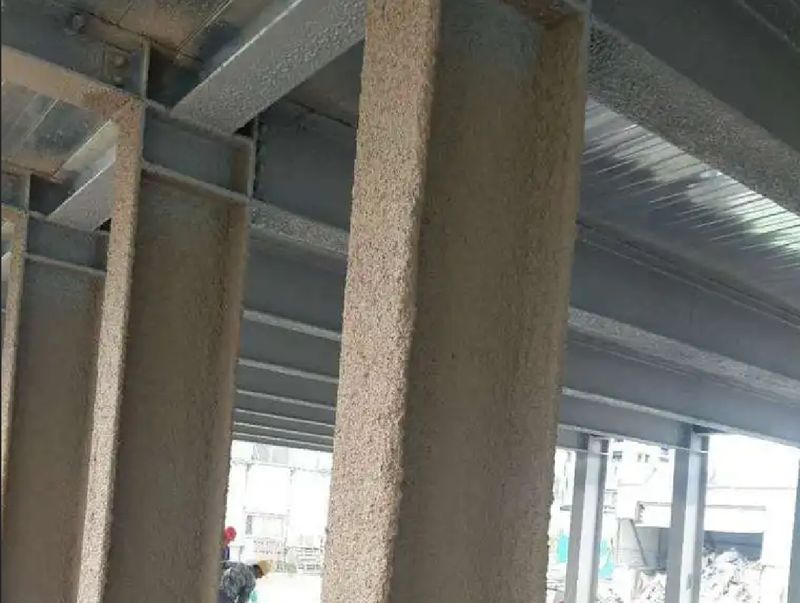

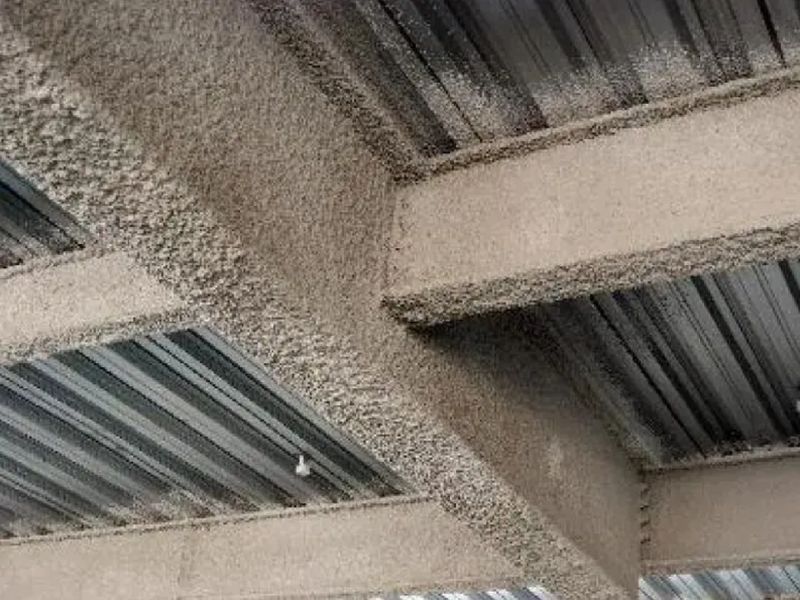

防火涂料涂層顏色不均勻，致使表面顏色深淺不一。防火涂料涂層厚度不均勻，尤其是不同構(gòu)件之間差異較大，相差1～3mm，甚至更大。涂層表面有明顯的乳突或流墜，局部不平整。
（二）影響耐火性能的通病
1.涂層開裂和起皮，嚴(yán)重影響構(gòu)件的耐火性能。
2.涂層與構(gòu)件表面形成空鼓，用榔頭輕擊，會發(fā)出空響聲，涂層容易自然成塊并脫落。
二、非膨脹型鋼結(jié)構(gòu)防火涂料的質(zhì)量通病產(chǎn)生的原因
?。ㄒ唬┦┕すに嚨脑?/p>
1.非膨脹型鋼結(jié)構(gòu)防火涂料需噴（抹）涂多遍，應(yīng)根據(jù)耐火等級和涂層厚度的不同而定，少則2～3遍，多則可達5～10遍。施工中未按預(yù)定方案流水作業(yè)，造成多涂或漏涂，導(dǎo)致涂層厚度不均勻。
2.尤其鋼柱部位因為耐火等級要求高，涂層較厚。要求在刷涂2-3遍之前掛網(wǎng)時，網(wǎng)片固定不規(guī)整、不牢固，都會使造成完工時露網(wǎng)絲或進度嚴(yán)重不均。
3.涂刷的涂膜過厚，施工環(huán)境溫度不宜，濕度過大或雨天施工，稀釋劑揮發(fā)太快，造成涂料流動性能差。
4.涂刷工具選用不當(dāng)，抹刀表面銹蝕或余料硬化，導(dǎo)致抹面不夠光滑。
5.涂料中稀釋劑摻量過多，降低了涂料正常施工粘度，涂料不能附著在鋼梁或涂層表面。
6.一次涂裝過厚或未涂均勻，稀釋劑已發(fā)揮，造成涂層過早干燥固化。
?。ǘ┐胧┎划?dāng)?shù)脑?/p>
基層潮濕，灰塵、油污等異物未清除干凈。噴槍壓力不夠、或走速過快導(dǎo)致界面劑厚度不夠、粘接不牢。
（三）材料的原因
1.涂料中含重涂料太多，顏料研磨不均勻，涂料濕潤性能不良。
2.涂料中混入泥砂等雜物，涂刷中形成結(jié)塊。
3.防火涂料粘結(jié)強度不夠，不能與基層附著，或附著力太小。
4.基層膩子膠性太小，遇潮濕，表面會開裂、起皮。
三、防治措施
?。ㄒ唬┗滋幚砑把a漆
鋼結(jié)構(gòu)防火涂料涂裝前，必須清除一切污垢，去除油脂、浮塵、泥漿等雜物，并用壓縮空氣吹干。鋼結(jié)構(gòu)在擱置、運輸、裝配期間產(chǎn)生的碰撞、磨擦等原因產(chǎn)生的損壞，必須進行徹底的打磨除銹及底漆、中間漆的修補。焊縫部位的補漆應(yīng)在焊縫打磨合格后進行，表面除銹經(jīng)檢查符合施工要求，基底處理作為隱蔽工程，必須填寫隱蔽工程驗收單，交監(jiān)理或業(yè)主驗收合格后方可進行防火涂料的施工。
?。ǘ┎牧险{(diào)配
1.底層拉毛料的拌和:應(yīng)用低速強制拌機拌和，先加水再加粉料攪拌，控制攪拌時間，攪拌時間5～10分鐘為宜，料漿均勻經(jīng)觀感檢查合格后即可使用。
2.底層拉毛料的配比為
防火涂料:膠:水=3:1:2.5；采用砂漿攪拌機攪拌均勻，然后噴涂在鋼結(jié)構(gòu)的表面，厚度達到2.5～3.5mm。
3.后續(xù)用料的配比為
防火涂料:膠水:水=1:0.05～0.06:1(重量比)誤差應(yīng)控制在±0.2kg，在攪拌機中攪拌5～10分鐘形成均勻厚漿狀。
使用時間:料漿隨拌隨用，常溫下(20℃)應(yīng)在3小時內(nèi)用完，天氣炎熱或干燥的條件下時間應(yīng)更短，切忌將料漿存放過長后加水?dāng)嚢柙偈褂谩?/p>
?。ㄈ┦┕l件
非膨脹型防火涂料施工過程中需專人做好每日溫度與濕度的數(shù)據(jù)記錄，在現(xiàn)場需配備溫度計及濕度儀。在極度寒冷或炎熱條件下，應(yīng)創(chuàng)造必要技術(shù)條件，防止涂層失水過快或涂層內(nèi)水分結(jié)冰。施工時宜環(huán)境要求如下:
1.環(huán)境的持續(xù)溫度在0～38℃之間；
2.環(huán)境的濕度要低于85%；
3.構(gòu)件表面有結(jié)露時不宜作業(yè)。
（四）施工工藝
1.施工前應(yīng)檢查需涂裝防火涂料的鋼構(gòu)件的表面是否干凈，以確保鋼材基面的清潔與干燥。

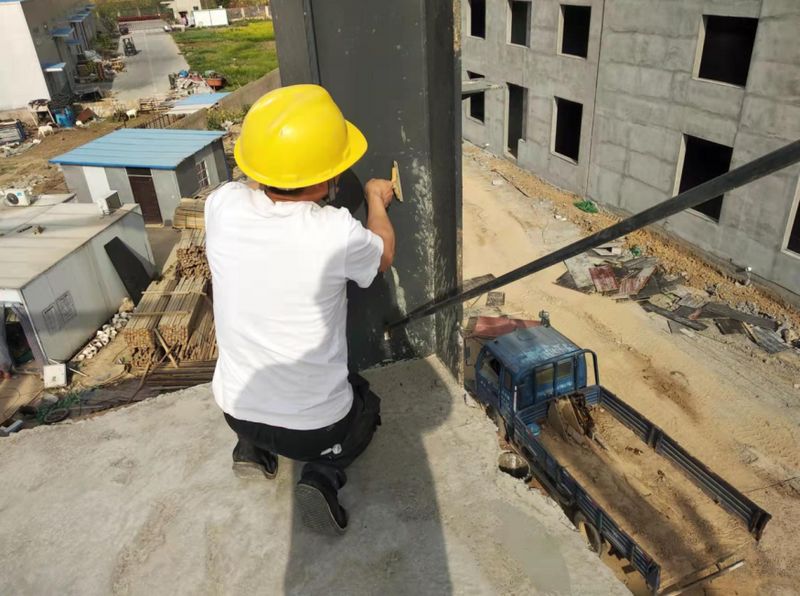

2.非膨脹型防火涂料施工分為基層打底及面涂層施工，打底采用噴涂方式，面層涂料采用抹涂加噴涂施工方式。

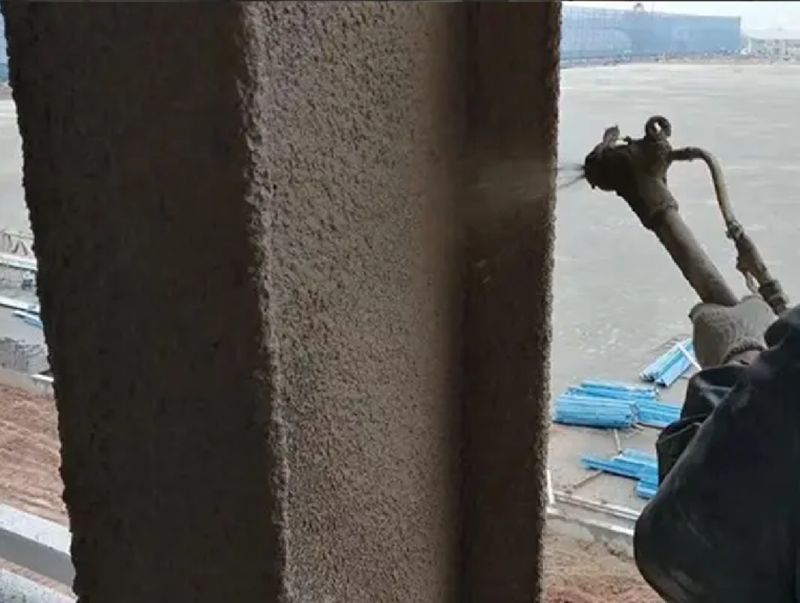

3.表面打底:鋼材表面打底料宜用斗式噴槍，噴咀直徑中5mm左右，配以0.4～0.6Mpa以上的空氣壓力進行施工，涂層厚度控制在3.5mm左右。
4.因鋼柱涂層較厚，噴（抹）涂時為保證達到厚度要求及確保質(zhì)，應(yīng)噴（抹）涂第二遍后掛一層網(wǎng)，干燥后再進行后續(xù)噴（抹）涂。

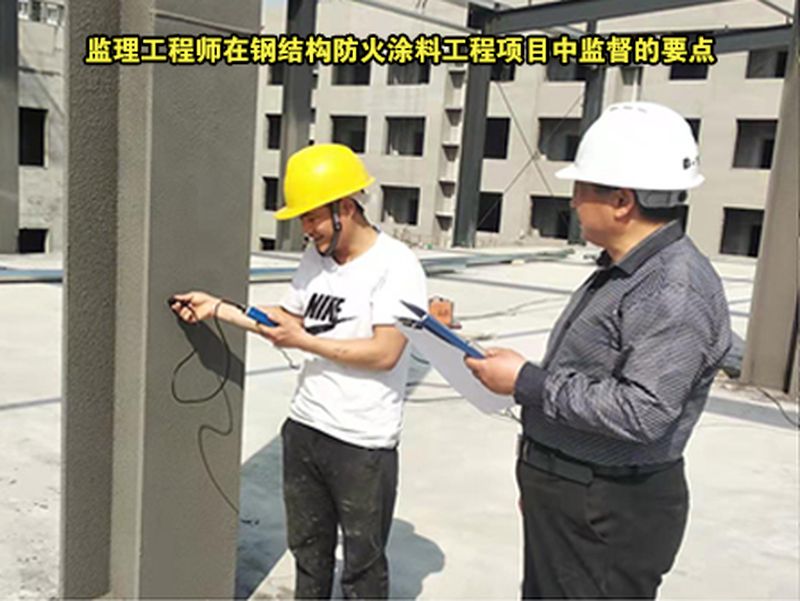

5.在施工過程中，施工人員應(yīng)用帶有刻度的探針隨時檢驗涂層厚度，涂層厚度應(yīng)達到設(shè)計要求的耐火極限所對應(yīng)的厚度，非膨脹型鋼結(jié)構(gòu)防火涂料±3um，外表應(yīng)平整，無起層、發(fā)泡脫落等缺陷。
四、整治措施
（一）平整度的治理措施

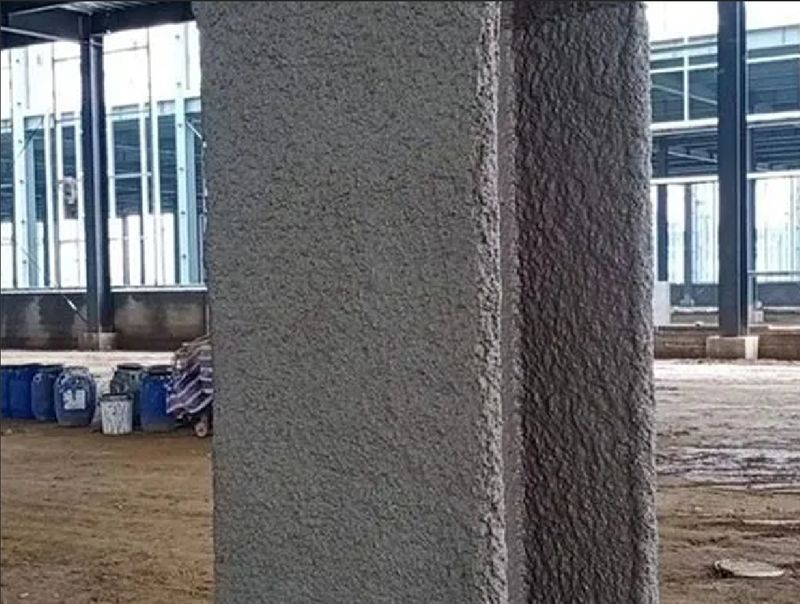

1.為更好的保證鋼柱的垂直度、平整度應(yīng)根據(jù)柱子直徑及涂層厚度，可以設(shè)計制作套模。
2.對于鋼梁的平整度的控制，則可以采用1m長標(biāo)尺來進行控制檢驗。
?。ǘ┛展?、起皮、裂縫的處理方式
1.空鼓一般可以用抹刀鏟挖后進行修補抹平。
2.起皮、裂縫視深度面積大小，可以采用重新噴涂進行修補。
總之，要控制防火涂料的施工質(zhì)量，首先要控制原材料的質(zhì)量，原材料質(zhì)量不合格、配合比問題、界面劑厚度及粘結(jié)度等問題等都是質(zhì)量不合格的原因，防火涂料質(zhì)量得不到保證，就不能很好地保護鋼結(jié)構(gòu)。防火涂料的施工質(zhì)量是鋼結(jié)構(gòu)防火安全的重要保證。要保證質(zhì)量良好的施工工藝，標(biāo)準(zhǔn)的施工流程以及嚴(yán)格的監(jiān)管是保證。同時工人的素質(zhì)培養(yǎng)也是一大先決條件。重要的其實就是要提高從業(yè)人員的重視程度，使其充分認(rèn)識到防火涂料對于鋼結(jié)構(gòu)的重要性，明白該如何去操作，作業(yè)過程中嚴(yán)格施工工藝和手法，以免到時候造成質(zhì)量問題再返工。
專注防火涂料
產(chǎn)品中心 公司主營鋼結(jié)構(gòu)防火涂料,防火漆,防火涂料生產(chǎn)廠家,防火涂料廠家,國內(nèi)知名防火涂料廠家,防火封堵材料、膠粘劑的技術(shù)引進、推廣與研發(fā)。
企業(yè)實力 公司成立于2002年，注冊資金10000萬元，是一家專注從事防火涂料技術(shù)引進、技術(shù)研發(fā)、生產(chǎn)制造、產(chǎn)品銷售和咨詢服務(wù)的中外合資企業(yè)。
