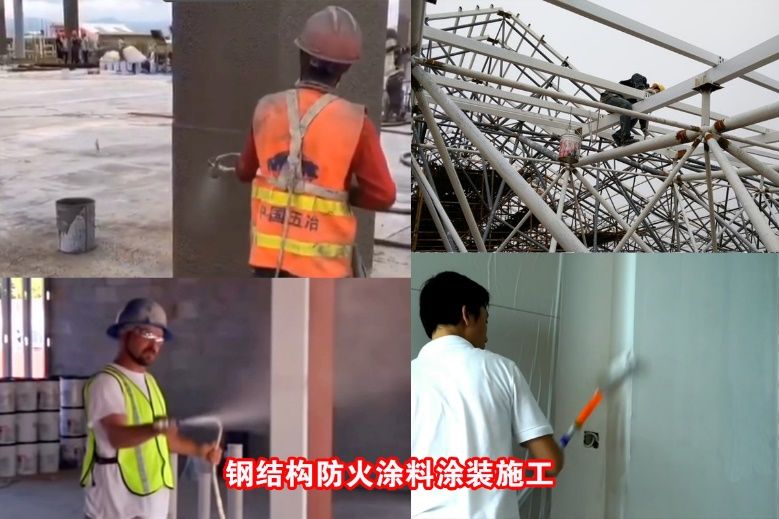

隨著“立冬”節(jié)氣的到來,我國自北向南將逐漸進入冬季。寒潮頻襲、大風常發(fā)、氣溫多變、雨雪紛至、露結為霜、空氣干燥。冬季這些氣候特點對鋼結構防火涂料施工帶來了巨大的打挑戰(zhàn)。如何持續(xù)施工、既保證工期,又確保質(zhì)量,是擺在鋼結構防火涂料工程技術及施工人員的一大難題。近日,小編就這一問題專門請教了防火涂料專家,專家就鋼結構防火涂料冬季施工提出了以下措施。
一、施工環(huán)境控制
1.溫度管理

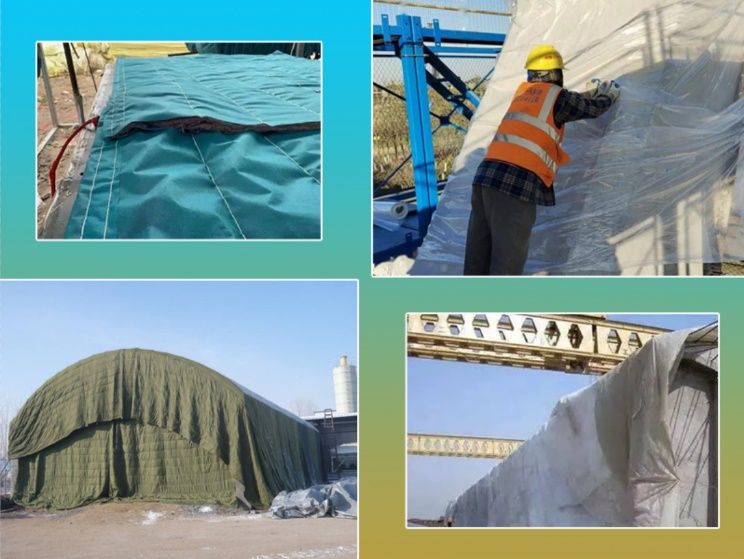

當環(huán)境溫度低于5℃時,應采取加熱升溫措施??梢栽谑┕がF(xiàn)場設置暖棚,暖棚內(nèi)采用電暖器、熱風機等設備,確保暖棚內(nèi)溫度保持在5℃以上。暖棚的搭建要牢固且密封良好,防止熱量散失。
鋼結構防火涂料涂裝前,在鋼結構構件表面設置溫度監(jiān)測點,實時監(jiān)控構件表面溫度,確保在防火涂料施工過程中,構件表面溫度不低于涂料要求的**低施工溫度。涂裝完成后,也要做好防低溫和防風措施。
2.濕度控制
冬季空氣干燥,但仍需關注濕度情況。采用濕度儀對施工現(xiàn)場濕度進行測量,當濕度大于80%時,應采取除濕措施??梢允褂贸凉駲C降低空氣濕度,因為濕度過高可能會影響防火涂料的干燥速度和粘結性能。
二、材料處理

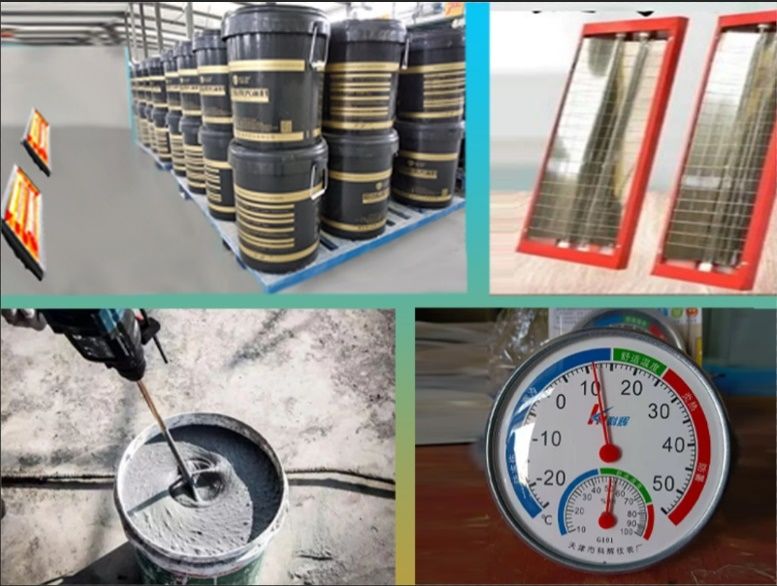

1.涂料運輸、儲存與預熱
防火涂料運輸過程中應做好保溫工作,防止在運輸過程中凍結或答效。到工地后應儲存在溫暖、干燥的室內(nèi)倉庫,避免涂料受凍。在使用前,將涂料搬運到暖棚內(nèi)預熱一段時間,使其溫度接近施工環(huán)境溫度。一般可提前2-3小時將涂料放置在暖棚內(nèi)。
對于桶裝防火涂料,在預熱過程中要適當攪拌,防止涂料沉淀分層,確保涂料的性能均勻一致。
2.稀釋劑調(diào)整
根據(jù)涂料產(chǎn)品說明書,適當調(diào)整稀釋劑和固化劑的用量和種類。在冬季,可采用揮發(fā)速度較慢的稀釋劑,以延長涂料的干燥時間,保證涂料有足夠的時間干燥固化。但稀釋劑的用量不能超過規(guī)定范圍,以免影響涂料的防火性能。
3.對于水基性鋼結構防火涂料,根據(jù)涂料產(chǎn)品說明書,按照防火涂料的種類和生產(chǎn)廠家提供的建議,適當添加防凍劑或快干劑,防止涂料凍結,縮短干燥時間。
三、涂裝作業(yè)時間
根據(jù)施工任務和冬季特點,結合工程現(xiàn)場實際,進一步完善冬季施工質(zhì)量安全管理制度并組織落實,進一步調(diào)整施工計劃,陰雨雪天前一日減少施工;大風降溫和寒潮低溫天氣不施工,使之與冬季施工要求相適應。根據(jù)氣溫情況,調(diào)整上下班時間,只安排晴天每日10:00~16:00進行施工。
四、施工工藝調(diào)整
1.基層處理
在鋼結構表面進行基層處理時,要確保表面清潔、干燥。對于表面的冰雪、霜露等要用熱風吹干或擦干,不能直接在有水分的表面施工。
對鋼結構表面的銹跡、油污等雜質(zhì)要徹底清除,可采用噴砂、打磨等方法。在低溫環(huán)境下,打磨設備可能會受到影響,要提前檢查設備性能,必要時進行預熱處理。
2.涂裝施工
采用多層涂裝時,要適當延長每層涂料的干燥時間??筛鶕?jù)涂料的干燥情況,通過觸摸或儀器檢測,確保前一層涂料完全干燥后再進行下一層涂裝。
調(diào)整噴槍 的參數(shù),如提高噴涂壓力、降低噴涂速度等。在低溫下,涂料的粘度會增加,適當提高噴涂壓力可以保證涂料的噴涂效果,使涂料均勻地覆蓋在鋼結構表面。但要注意避免因壓力過高導致涂料飛濺浪費。
在涂裝過程中,要確保涂料的厚度均勻一致。可采用濕膜厚度儀進行檢測,對于厚度不足的部位及時補涂,以達到設計要求的防火涂層厚度。
五、質(zhì)量檢測與保護
1.質(zhì)量檢測
在防火涂料施工完成后,要及時進行質(zhì)量檢測。檢測內(nèi)容包括涂層厚度、粘結強度等。由于冬季施工的特殊性,在檢測過程中要考慮溫度對檢測結果的影響。
對于厚度檢測,要在涂層完全干燥后進行。如果在涂層未完全干燥時檢測,可能會得到不準確的結果。對于粘結強度檢測,要按照相關標準進行取樣和測試,確保防火涂料與鋼結構表面的粘結牢固。
2.成品保護
在防火涂料施工完成后,要對涂層進行保護。在暖棚拆除前,要確保涂層已經(jīng)完全干燥固化。避免涂層受到外力碰撞、劃傷等。
如果施工現(xiàn)場有后續(xù)施工工序,要對已施工的防火涂層進行隔離保護,防止被污染或破壞。
